Ska du välja en kabelvinda för 230V eller 400V? Det avgörs framför allt av vilken utrustning som ska anslutas, hur stor belastningen är och var kabelvindan ska användas. För vanliga elverktyg och utrustning med jordad 230 V-stickpropp är en enfas kabelvinda ofta rätt val. För större maskiner, industrimiljöer och trefasutrustning behövs däremot ofta en kabelvinda för 400 V.
I den här guiden går vi igenom skillnaderna mellan 230V och 400V och tittar på faktorer som 16A, CEE, IP44, kabellängd, kabeltyp, automatisk upprullning och max belastning. Målet är att göra det enklare att välja en säker och praktisk kabelvinda för rätt användningsområde.
Vad är skillnaden mellan en kabelvinda för 230V och 400V?
Den grundläggande skillnaden är vilken spänning och typ av elektrisk utrustning kabelvindan är avsedd för. En kabelvinda 230V används normalt för enfasutrustning, medan en 400V kabelvinda vanligtvis används för trefasmatning till maskiner och annan utrustning med större effektbehov.
I en vanlig trefasinstallation har vi 230 V mellan fas och neutralledare och 400 V mellan två faser. Valet av kabelvinda handlar därför inte bara om vilken stickpropp som passar, utan även om hur den anslutna utrustningen är konstruerad och vilken belastning installationen ska klara.
En förenklad jämförelse ser ut så här:
| Egenskap | 230V kabelvinda | 400V kabelvinda |
|---|---|---|
| Vanlig användning | Elverktyg, belysning, verkstad | Maskiner, industri, bygg |
| Matning | Enfas | Vanligtvis trefas |
| Anslutning | Ofta Schuko | Ofta CEE |
| Antal ledare | Vanligtvis 3 | Ofta 5 |
| Effektbehov | Lägre till medelhögt | Medelhögt till högt |
| Typiska miljöer | Garage, verkstad, service | Industri, byggarbetsplats, produktion |
Det finns naturligtvis variationer. Därför bör vi alltid utgå från utrustningens elektriska specifikation och kabelvindans märkdata.
När är en kabelvinda 230V rätt val?
En kabelvinda för 230V är ofta det naturliga valet när utrustningen ansluts till ett vanligt jordat vägguttag. Det kan exempelvis handla om handhållna elverktyg, arbetsbelysning, laddare och annan utrustning i verkstad, garage eller vid servicearbete.
En elkabelvinda 230V finns i många utföranden. Vi kan välja mellan portabla modeller och en väggmonterad, återfjädrande kabelvinda där kabeln automatiskt rullas tillbaka efter användning. En kompakt kabelvinda på exempelvis 10m eller 15m kan fungera bra vid en fast arbetsstation, medan längre kabellängd kan behövas när arbetsområdet är större.
Praktiska detaljer som svängbart väggfäste, låsningsfunktion och ergonomiskt bärhandtag kan göra stor skillnad i vardagen. För en fast installation på vägg och tak är automatisk upprullning särskilt praktisk eftersom kabeln inte behöver ligga lös på golvet när den inte används.
När behöver vi välja en kabelvinda för 400V?
400V är vanligt i professionella miljöer där vi behöver försörja trefasmaskiner och utrustning med större effektbehov. Det kan exempelvis vara verkstadsmaskiner, pumpar, svetsutrustning, byggmaskiner samt utrustning inom industri och automation.
En kabelvinda för 400V är därför ofta utrustad med CEE-don i stället för ett vanligt Schuko-uttag. CEE-systemet finns i flera utföranden och strömstyrkor, så vi behöver kontrollera både spänning, ampere och anslutning innan vi väljer modell.
I vårt sortiment av kabelvindor finns modeller för olika spänningar, kabellängder, ledarareor och användningsområden. Det gör det enklare att hitta en kabelvinda som matchar den faktiska installationen.
Hur påverkar 16A och max belastning valet av kabelvinda?
Spänningen berättar inte hela historien. Vi behöver också veta vilken strömstyrka kabelvindan är dimensionerad för. 16A är exempelvis vanligt förekommande både för 230 V och för mindre trefasanslutningar, men den tillgängliga effekten blir olika.
För en förenklad enfasbelastning gäller:
230 V × 16 A ≈ 3 680 W
För en symmetrisk trefasbelastning kan vi förenklat räkna:
√3 × 400 V × 16 A ≈ 11 000 W
Det innebär inte att alla kabelvindor märkta 16A automatiskt får belastas med dessa effekter. Kabelarea, kabeltyp, temperatur, ansluten utrustning och om kabeln är utrullad påverkar vad vindan faktiskt klarar. Vi ska därför alltid följa produktens angivna max belastning.
För motorer och annan mer komplex utrustning behöver vi även ta hänsyn till exempelvis startström och utrustningens elektriska egenskaper.
Vilken kabel och kabellängd ska vi välja?
Kabellängden behöver vara tillräcklig för att nå arbetsområdet, men längre är inte alltid bättre. En kabel på 10m kan vara perfekt vid en lokal arbetsstation, medan 15 meter eller 20 m kan behövas i en större verkstad. På byggarbetsplatser och industriområden kan betydligt längre kabel vara nödvändig.
Ju längre kabeln blir, desto viktigare blir det att kabelarea och belastning är korrekt dimensionerade. Därför bör vi inte enbart utgå från räckvidden när vi väljer kabelvinda.
Även kabeltypen spelar roll. Gummikabel används ofta när vi behöver en flexibel och robust kabel för mer krävande förhållanden. Kabeltyper som H05RR-F förekommer i vissa tillämpningar, medan H07RN-F är vanligt i mer krävande professionella miljöer. Rätt elkabel beror på installation, miljö och belastning.
Vad betyder IP44 för kabelvindor och utomhusbruk?
Om en kabelvinda ska användas utomhus behöver hela produkten vara lämpad för miljön. Det räcker inte att kabeln i sig tål fukt. Vi behöver även kontrollera uttag, stickpropp, kapsling och kabelvindans skyddsklass.
IP44 är vanligt förekommande på kabelvindor avsedda för miljöer där utrustningen kan utsättas för exempelvis vattenstänk. Kabelvindor för utomhusbruk kan också ha självstängande lock över uttagen för att ge bättre skydd när anslutningarna inte används.
Vi ska däremot aldrig utgå från att en vinda kan användas utomhus bara för att konstruktionen ser robust ut. Produktens märkning och tillverkarens instruktioner behöver alltid följas.

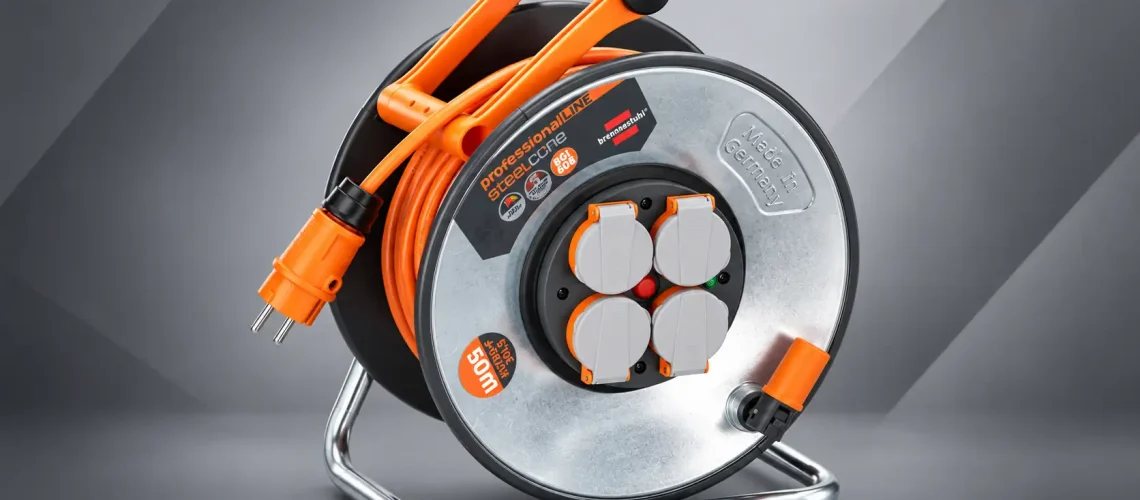

På en byggarbetsplats eller i annan krävande miljö kan dessutom en robust konstruktion i exempelvis stål och kåpa av slagtålig plast eller termoplast vara en fördel.
CEE eller vanligt uttag – vad ska kabelvindan ha?
För vanliga 230V-applikationer används ofta jordad stickpropp och Schuko-uttag. En kabelvinda kan exempelvis ha 3 uttag eller vara byggd som en 4-vägs förlängningskabelvinda när flera mindre förbrukare behöver anslutas.
För 400V trefas används ofta CEE. Här behöver vi kontrollera att både CEE-don, kabelvinda och ansluten utrustning har rätt spänning och strömstyrka. Det finns även kabelvindor där både CEE och 230V-uttag kombineras på samma kabelrulle.
Flera uttag innebär dock inte att vindan kan leverera maximal belastning till alla anslutningar samtidigt. Det är den totala belastningen på kabelvindan och matningen som är avgörande.
Praktiska funktioner som petskydd, självstängande lock och tydlig märkning kan också vara värdefulla beroende på miljö och användningsområde.
Automatisk eller manuell kabelvinda – vilken är smidigast?
Spänningen är bara en del av valet. Vi behöver också fundera på hur kabelvindan ska användas i vardagen.
En automatisk kabelvinda eller återfjädrande kabelvinda passar bra när samma kabel används ofta från en fast position. Vi drar ut önskad längd, en automatisk låsning av kabeln håller den på plats och när arbetet är klart kan kabeln rullas tillbaka med hjälp av fjädermekanismen.
Vid montage på vägg kan ett svängbart väggfäste göra det möjligt för vindan att följa användaren åt olika håll. Vissa konstruktioner kan vara svängbara upp mot 180°, beroende på modell.
En traditionell kabelrulle med handvev är däremot enkel att flytta och passar bra när kabelvindan behöver följa med mellan olika arbetsplatser. Det finns alltså inget generellt rätt eller fel. Vi väljer den lösning som passar arbetsflödet bäst.
Varför är maxbelastningen olika när kabeln är inrullad?
En viktig detalj som ibland förbises är att en kabelvinda kan ha olika maxbelastning beroende på om kabeln ligger kvar på trumman eller är helt utrullad.
När mycket kabel ligger tätt lindad på vindan får värmen svårare att avledas. Vid hög belastning kan temperaturen därför öka. Det är anledningen till att vissa modeller har en betydligt lägre maxbelastning inrullad än när hela kabeln är utdragen.
Många kabelvindor är utrustade med termosäkring, värmeskydd eller annat återställbart överbelastningsskydd. Ett sådant överhettningsskydd är en viktig säkerhetsfunktion, men vi ska fortfarande följa tillverkarens angivna belastningsgränser.
Vid hög effekt bör vi alltså kontrollera om kabeln behöver dras ut helt före användning.
Ska vi välja en väggmonterad kabelvinda eller portabel kabelrulle?
I verkstäder, produktionslinjer och servicehallar är en väggmonterad kabelvinda ofta en effektiv lösning. Kabeln finns alltid på samma plats, kan dras fram vid behov och försvinner från golvet när arbetet är färdigt.
En kabelvinda med kåpa av slagtålig termoplast och upphängningsbygel eller väggfäste kan dessutom skydda både mekanismen och kabeln. För arbetsstationer där operatören rör sig över ett större område är en svängbar konstruktion extra användbar.
En portabel kabelrulle passar bättre när strömförsörjningen behöver flyttas mellan olika delar av arbetsplatsen. Här blir egenskaper som bärhandtag, vikt och stabilitet viktigare.
Det kan därför vara klokt att välja flera olika kabelvindor för olika arbetsmoment i stället för att försöka hitta en enda modell som ska lösa alla behov.
Hur väljer vi rätt kabelvinda för verkstad, bygg och industri?
Vi börjar alltid med den utrustning som ska anslutas. Har maskinen en vanlig 230 V-stickpropp är en 230V kabelvinda normalt det naturliga alternativet. Kräver maskinen trefas och CEE behöver vi i stället välja en kabelvinda som är dimensionerad för rätt 400V-anslutning.
Därefter går vi igenom:
- spänning och antal faser
- strömstyrka, exempelvis 10A eller 16A
- ansluten effekt
- kabellängd
- kabelarea
- kabeltyp
- CEE eller Schuko-uttag
- antal uttag
- IP-klass och utomhusbruk
- manuell eller automatisk upprullning
- portabel eller väggmonterad konstruktion
- maxbelastning med kabeln inrullad respektive utrullad
På Kabelvindor.se arbetar vi med kabelhanteringslösningar för bland annat industri, verkstad, bygg, travers, kran och automation. Behöver du hjälp att välja mellan 230V och 400V eller dimensionera kabelvindan för en specifik maskin hjälper vi gärna till att hitta rätt lösning.
