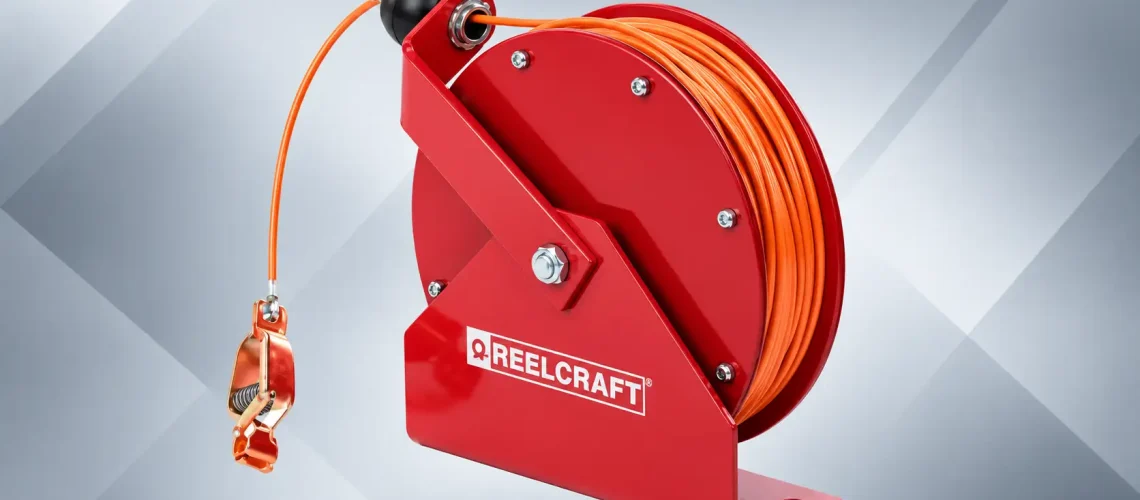

Att välja rätt kabelvinda handlar om betydligt mer än att bestämma hur lång kabeln ska vara. Kabelarea, kabellängd, spänning, ampere, effekt och användningsmiljö påverkar vilken lösning som passar bäst. En felaktigt dimensionerad kabelvinda kan ge onödiga spänningsfall, begränsa utrustningens prestanda och i värsta fall leda till överhettning.
På Kabelvindor.se arbetar vi med kabelvindor för allt från verkstaden och byggarbetsplatsen till industri, travers, kran och automation. I den här guiden går vi igenom de viktigaste faktorerna för att hitta en kabelvinda som passar både den elektriska belastningen och den miljö där den ska användas.
Vad innebär det att dimensionera en kabelvinda?
När vi dimensionerar en kabelvinda utgår vi från vad den faktiskt ska användas till. Det räcker alltså inte att enbart titta på pris, antal uttag eller hur kompakt och lätt modellen är. Vi behöver först veta vilken utrustning som ska anslutas, hur hög belastningen är, hur långt kabeln behöver nå och i vilken miljö kabelvindan ska arbeta.
I vårt sortiment av kabelvindor finns därför modeller med olika kabellängd, ledararea, spänning, antal ledare och driftsätt. Det finns exempelvis lösningar för 230 V, 400 V och lågspänning samt kabelvindor med både automatisk fjäderretur och manuell vev.
Rätt kabelvinda är med andra ord den modell vars elektriska och mekaniska egenskaper motsvarar användningsområdet – med lämplig marginal för den belastning och de påfrestningar som kan uppstå.
Hur väljer vi rätt kabelarea till en kabelvinda?
Kabelarea anges normalt i mm² och beskriver ledarens tvärsnittsarea. Kabelarean har stor betydelse för hur kabeln hanterar ström och hur stort spänningsfallet blir. Generellt blir kabelarea allt viktigare när belastningen ökar eller när vi behöver en lång kabel.
En kabel med exempelvis 1,5 mm² kan passa många enklare tillämpningar, medan 2,5 mm² eller grövre kabel kan behövas vid högre belastning, längre sträckor eller mer krävande installationer. I industriella applikationer förekommer betydligt större kabelareor beroende på strömförsörjning, maskin och installation.
Vi rekommenderar därför inte att välja kabelarea enbart utifrån en generell tumregel. Kabeltyp, längd, belastning, omgivning och kabelvindans konstruktion spelar också in. Produktens angivna maxström och maxeffekt ska alltid följas.
Hur påverkar kabellängden valet av kabelvinda?
En längre kabel ger lång räckvidd, men längden påverkar också den elektriska dimensioneringen. Ju längre kabeln är, desto större blir ledarens resistans och därmed också spänningsfallet. Vid hög belastning blir detta särskilt viktigt.
Det betyder att en längre kabelvinda inte automatiskt är ett bättre val. Behöver vi endast nå 10–15 meter finns det sällan någon fördel med att välja 40 eller 50 meter kabel bara för säkerhets skull. En onödigt lång kabel innebär dessutom mer kabelhantering och större vikt.
Samtidigt måste kabeln naturligtvis vara tillräckligt lång för arbetsplatsen. På större ytor, en större byggarbetsplats eller i en industrihall kan längre längder vara nödvändiga. Målet är därför att välja den kortaste kabellängd som fortfarande ger tillräcklig räckvidd för arbetet.
Hur mycket ampere behöver en kabelvinda klara?
Ampere anger hur stor elektrisk ström som går genom kabeln. När vi ska välja en kabelvinda behöver vi därför kontrollera hur mycket ström den anslutna utrustningen kan kräva och jämföra det med vindans märkdata.
En vanlig 230 V-installation kan exempelvis vara säkrad för 16 A, men det betyder inte automatiskt att varje kabelvinda eller kabel kan belastas med 16 A under alla förhållanden. Vindans märkning, kabelarea, kabellängd och om kabeln är utdragen eller upprullad påverkar vad produkten är konstruerad för.
Ska flera elverktyg eller maskiner anslutas via flera uttag behöver vi dessutom titta på den sammanlagda belastningen. Fyra uttag innebär inte att varje uttag kan belastas med kabelvindans maximala effekt samtidigt.
Hur räknar vi på effekt när vi väljer kabelvinda?
Effekt anges i watt eller kilowatt och är en av de viktigaste uppgifterna att kontrollera före användning. För en enkel enfaslast kan sambandet förenklat beskrivas som:
Effekt (W) = spänning (V) × ström (A)
Vid 230 V och 16 A motsvarar det teoretiskt cirka 3 680 W. Det innebär dock inte att vi automatiskt kan ansluta 3 680 W till vilken 16 A-kabelvinda som helst. Kabelvindans angivna maxeffekt gäller, och vissa modeller har olika maximal effekt beroende på om kabeln är inrullad eller fullt utdragen.
För 400 V trefas blir beräkningen annorlunda, och motorer och andra laster kan dessutom ha startströmmar och andra egenskaper som behöver tas med i bedömningen. Vid dimensionering för större maskiner, traverser eller automation bör vi därför utgå från maskinens faktiska elektriska data.
15 m eller 25 m kabelvinda – vilken längd ska vi välja?
En 15m kabelvinda kan vara ett smidigt alternativ i verkstaden, garaget eller vid arbetsstationer där avståndet är begränsat. Med 15 meter kabel får vi bra räckvidd utan att behöva hantera mer kabel än nödvändigt.
En 25m kabelvinda passar bättre när arbetsområdet är större eller när uttaget befinner sig längre från utrustningen. För arbete på byggarbetsplatsen kan 25 meter ofta ge större flexibilitet. Samma princip gäller naturligtvis även för andra längder.
När vi väljer mellan 15 m, 25 m eller ännu längre kabel utgår vi alltså inte bara från maximal räckvidd. Vi väger även in belastning, kabelarea och hur kabeln kommer att användas. Olika längder fyller olika behov.
Varför ska kabeln rullas ut vid hög belastning?
När kabeln ligger tätt upprullad på trumman kan värmen som uppstår vid belastning få svårare att ledas bort. Därför kan maximal tillåten effekt vara betydligt lägre när kabeln är upprullad än när den är helt utdragen. På en professionell kabelvinda från Brennenstuhl anges exempelvis olika maxeffekt för upprullat respektive utrullat läge.
Vid hög belastning bör kabeln därför normalt rullas ut enligt tillverkarens instruktioner. Ett inbyggt överhettningsskydd är en viktig säkerhetsfunktion, men ska ses som ett extra skydd – inte som en anledning att överbelasta vindan.
Genom att dra ut och rulla kabeln på rätt sätt minskar vi risken för överhettning och onödigt slitage på isoleringen.
Hur väljer vi en kabelvinda för utomhusbruk?
En kabelvinda som ska användas utomhus måste vara avsedd för den miljön. Här behöver vi bland annat titta på kapslingsklass, kabeltyp, kontakter och hur konstruktionen klarar fukt, smuts och mekaniska påfrestningar.
IP44 är en vanligt förekommande klassning för flyttbar elektrisk utrustning som behöver tåla stänk och utomhusmiljö. Elsäkerhetsverket rekommenderar också jordade uttag och att skarvsladdar som används utomhus verkligen är avsedda och klassade för utomhusbruk.
En kabelvinda avsedd för inomhusbruk ska alltså inte automatiskt användas utomhus. För tuffare miljöer kan även robust gummikabel, slagtålig plast, stål och högre kapslingsklass vara aktuellt. Vilken nivå som behövs beror på användningsområdet.
Vad krävs av kabelvindor på byggarbetsplatsen och i industrin?
På byggarbetsplatsen och i industrin utsätts kabelvindorna ofta för betydligt större påfrestningar än vid enklare hemmabruk. Kabeln kan dras över större ytor, utrustningen används ofta och både trumman, handtag, kontakter och kabel behöver tåla den dagliga hanteringen.
För professionella användare tittar vi därför inte enbart på kabellängd och effekt. Robust konstruktion, lämplig gummikabel, kapslingsklass, överhettningsskydd och säker användning är minst lika viktiga faktorer.
I fasta arbetsmiljöer kan en automatisk kabelvinda med fjäderretur dessutom minska mängden lös kabel på arbetsplatsen. När kabeln rullas tillbaka efter användning får vi bättre kabelhantering och minskar risken att sladden ligger i vägen eller utsätts för onödigt slitage.
Vilka andra egenskaper bör vi jämföra när vi väljer kabelvinda?
När de elektriska kraven är fastställda kan vi börja jämföra praktiska egenskaper och smarta funktioner. För en portabel kabelrulle kan exempelvis bärhandtag, stabil trumma och enkel upprullning vara viktiga. I en verkstad kan en väggmonterad automatisk modell vara betydligt mer praktisk.
Vi tittar bland annat på:
- antal och typ av uttag
- jordade uttag
- kabelarea och antal ledare
- kabellängd
- max ampere och effekt
- 230 V, 400 V eller annan spänning
- manuell vev eller automatisk fjäderretur
- kapslingsklass för aktuell miljö
- kabeltyp och material
- överhettningsskydd
- vägg-, tak- eller maskinmontering
- mekanisk tålighet och konstruktion.
På Kabelvindor.se arbetar vi med lösningar för allt från enklare strömförsörjning till maskinanpassade kabelvindor för industri, travers, kran och automation. Är du osäker på vilken modell som passar hjälper vi dig gärna att dimensionera utifrån den faktiska applikationen.
Sammanfattning – detta bör du tänka på när du väljer kabelvinda
- Utgå från belastningen. Kontrollera hur många ampere och hur stor effekt den anslutna utrustningen kräver.
- Välj rätt kabelarea. Högre belastning och lång kabel kan ställa större krav på ledararean.
- Välj inte längre kabel än nödvändigt. 15 meter, 25 meter och längre kabelvindor har olika användningsområden.
- Kontrollera märkdata. Maxeffekt och maxström på kabelvindan får inte överskridas.
- Var uppmärksam på upprullad kabel. Vid hög belastning bör kabeln rullas ut enligt tillverkarens anvisningar för att undvika överhettning.
- Använd rätt produkt utomhus. Kontrollera bland annat IP-klass, kabeltyp och jordade anslutningar.
- Tänk på miljön. En byggarbetsplats eller industri ställer andra krav än torra inomhusmiljöer.
- Glöm inte den praktiska hanteringen. Automatisk upprullning, handtag, flera uttag och robust konstruktion kan göra stor skillnad i vardagen.
- Dimensionera för den verkliga applikationen. Vid högre belastning, 400 V, maskiner och industriella installationer bör hela systemets krav tas med i bedömningen.
